LED stena a kamera: čo treba vyriešiť ešte pred výberom riešenia

Kedy kamera mení návrh LED steny

Kamera mení zadanie vtedy, keď sa LED plocha objaví vo videohovore, streame, zázname alebo inom kamerovom obraze. Integrátor preto neposudzuje iba to, ako obraz vyzerá ľuďom v miestnosti. Obraz musí zostať použiteľný aj po nasnímaní kamerou.

Rozsah požiadavky závisí od toho, akú úlohu kamera v prevádzke má. Príležitostný záber LED plochy a pravidelný prenos, pri ktorom je plocha súčasťou výsledného obrazu, nepotrebujú rovnaký rozsah overenia. Ak kamera plochu v zamýšľanom použití vôbec nezaberá, samostatné kamerové overenie netreba pridávať. Stačí posúdiť obraz pre ľudí v priestore.

Kamerové použitie je jedna z podmienok, ktoré vstupujú do širšieho výberu LED steny. Čím skôr ho zadanie pomenuje, tým skôr ho môže integrátor zahrnúť do návrhu a nemusí ho riešiť až na hotovej inštalácii.

Čo môže kamera ukázať, hoci človek nič rušivé nevidí

Človek a kamera nesledujú LED plochu rovnakým spôsobom. Človek vníma súvislý obraz, kým kamera ho cez objektív zaznamenáva na snímač podľa vlastného časovania. Preto môže zachytiť jav, ktorý návštevník miestnosti nevidí.

LED plocha vytvára súvislý obraz veľmi rýchlym opakovaním obnovovacích cyklov. Ľudské oko ich vníma ako jeden obraz, kým kamera zaznamenáva iba časové výrezy. Keď sa časovanie týchto výrezov nezhoduje s cyklom LED plochy, v zázname môžu vzniknúť pásy alebo blikanie. Moiré má inú príčinu. Kamera zaznamenáva pravidelnú mriežku pixelov LED plochy cez vlastnú mriežku bodov na snímači. Keď sa tieto dve mriežky v určitých podmienkach prekryjú, v obraze vznikne nový rušivý vzor. Do výsledku pritom vstupuje aj optika, vzdialenosť a zaostrenie.

Zákazník nemusí tieto javy diagnostikovať. Diagnostiku vykoná integrátor. Ich význam je rozhodovací: LED plocha bez viditeľných rušivých javov v miestnosti ešte nepotvrdzuje obraz z kamery bez artefaktov a každý typ artefaktu môže mať inú príčinu.

Prečo obnovovacia frekvencia sama nestačí

Údaj o obnovovacej frekvencii opisuje LED plochu, nie výsledok celej kamerovej zostavy. Výsledný obraz ovplyvňuje LED panel aj spôsob privádzania a spracovania obrazového signálu. Do výsledku vstupujú aj jas, kamera, snímková frekvencia, uzávierka, objektív, vzdialenosť, zaostrenie a reálny obsah.

Vysoká katalógová hodnota preto sama nezaručuje, že v obraze z kamery nevzniknú pásy, blikanie alebo moiré. Zároveň neplatí, že úspešný výsledok s jednou kamerou automaticky potvrdzuje inú kameru, objektív, polohu alebo prevádzkový režim. Ak zmeníte niektorý z týchto prvkov, môže sa zmeniť aj obraz z kamery.

Ponuka môže obnovovaciu frekvenciu uviesť ako parameter. Na rozhodnutie však treba aj odpoveď na praktickú otázku: za akých podmienok bolo navrhnuté LED riešenie overené pre plánované kamerové použitie.

Čo má byť známe pred výberom LED riešenia

Zákazník nemusí určovať technické nastavenie kamery ani LED procesora. Má však pomenovať prevádzku, pre ktorú integrátor zostavu navrhuje. Do zadania patria najmä tieto vstupy:

• Účel kamery. Zadanie rozlíši videohovor, stream, záznam a ďalšie použitia, ktoré má priestor podporovať.

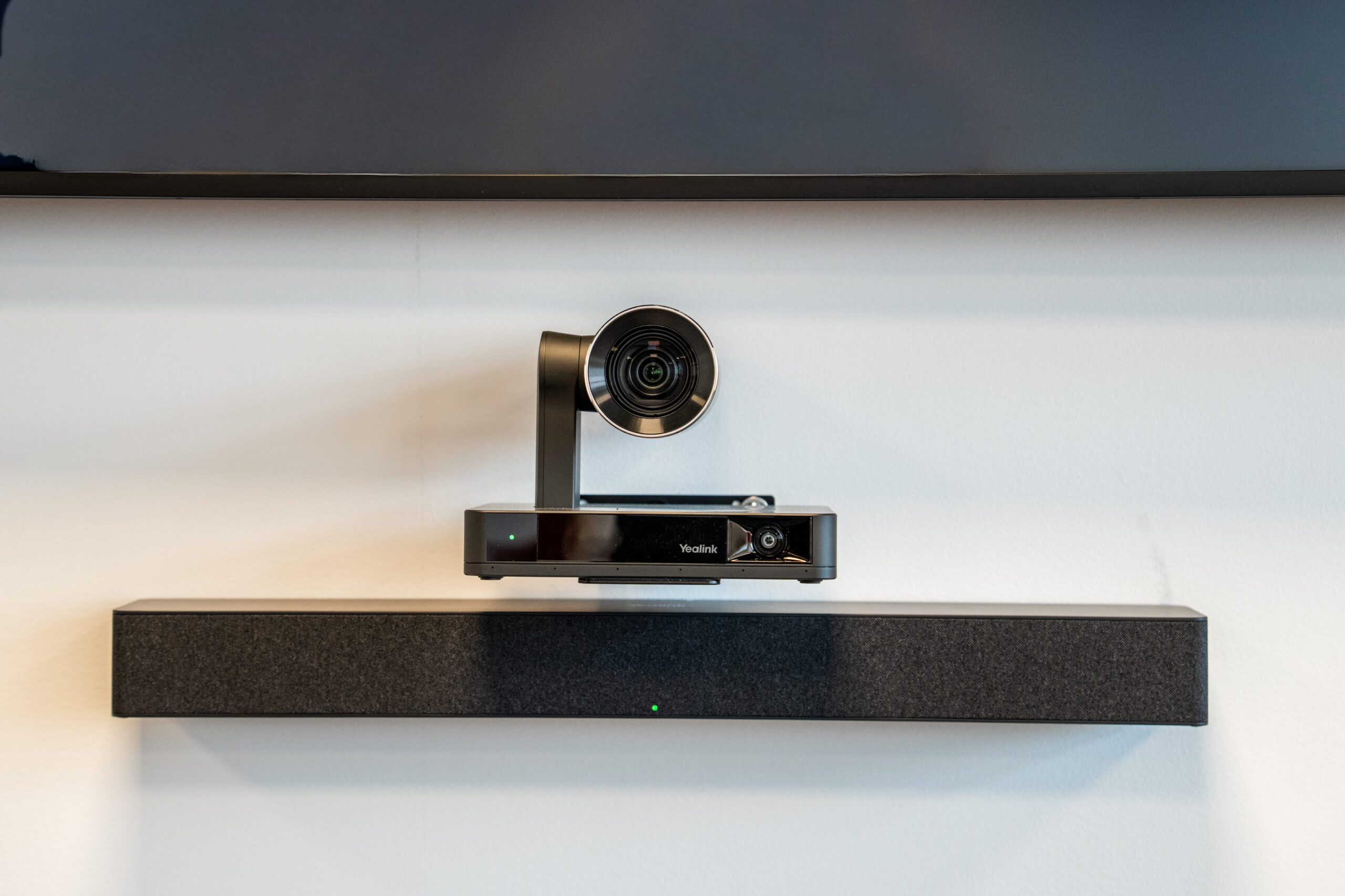

• Plánovaná kamerová zostava. Integrátor potrebuje vedieť, s akými kamerami a objektívmi sa počíta, prípadne ktoré z nich ešte nie sú vybrané.
• Pozície kamier a dôležité kompozície. Zadanie pomenuje, odkiaľ kamera LED plochu sníma a v ktorých kompozíciách sa plocha objaví.
• Reálne prevádzkové režimy. Prevádzkový režim spája konkrétnu kameru, jej pozíciu a obsah na LED ploche. Môže ísť napríklad o videohovor z hlavnej pozície so statickou prezentáciou alebo o stream z vedľajšej kamery s pohyblivým obsahom. Zákazník označí tie situácie, ktoré majú pre rozhodnutie význam, bez toho, aby sám určoval snímkovú frekvenciu alebo uzávierku.
• Obsah na LED ploche. Jemný text, tabuľka, statická grafika a pohyblivý obraz nevytvárajú rovnakú skúšobnú situáciu, takže integrátor potrebuje poznať skutočný typ obsahu.
• Význam kamery pre prevádzku. Iný rozsah overenia patrí príležitostnému záberu LED plochy a iný situácii, v ktorej kamerový obraz tvorí pravidelný alebo kritický výstup.

Veľkosť a čitateľnosť obrazu pre ľudí sa posudzujú samostatne. Ak toto posúdenie ešte nie je uzavreté, nadväzuje naň článok Akú veľkosť LED steny potrebujete. Poloha kamery a výsledný obraz z kamery sa posudzujú osobitne, pretože pozorovacia vzdialenosť človeka nepotvrdzuje vhodnosť obrazu pre kameru.

Čo má pri návrhu a overení vyriešiť integrátor

Integrátor preloží prevádzkové vstupy zákazníka do návrhu celej LED a kamerovej zostavy. Určí technické podmienky, zvolí primeraný spôsob overenia a vyhodnotí, či navrhnuté riešenie zodpovedá plánovanému obrazu z kamier. Zákazník mu dodá kontext použitia, ale technické nastavenie a diagnostiku LED a kamerovej zostavy necháva na integrátora.

Prvé overenie prebehne pred výberom a objednaním. Integrátor má v primeranom rozsahu overiť, že navrhnuté LED riešenie môže fungovať s plánovanou kamerovou zostavou, obsahom a dôležitými režimami. Pri tomto overení integrátor porovná katalógový predpoklad s výsledkom skúšky navrhnutej LED a kamerovej zostavy pre konkrétny projekt.

Druhé overenie prebehne pri odovzdaní. Integrátor nastaví a preverí hotovú inštaláciu s reálnymi kamerami, ich skutočnými pozíciami a obsahom, ktorý sa bude používať. Toto overenie potvrdzuje výslednú realizáciu, ktorú predobjednávkové overenie ešte nemohlo nahradiť.

Ani jedno overenie samo nestačí. Skúška pred objednaním totiž nevie potvrdiť každú vlastnosť hotového priestoru. Ak sa skúša až pri odovzdaní, na ochranu výberu technológie je už neskoro.

Čo má zostať po kamerovom overení

Po overení má zostať zrozumiteľný záznam, nie iba veta „vhodné pre kameru“. Zo záznamu má zákazník aj integrátor vedieť, čo sa skutočne preverilo a za akých podmienok výsledok platí.

Pre rozhodnutie postačuje, keď dokumentácia pomenuje:

• overené použitie a režimy, teda ktoré videohovory, prenosy, záznamy alebo kamerové obrazy skúška pokryla;
• použitú LED a kamerovú zostavu, aby sa výsledok neprenášal na inú kombináciu bez nového posúdenia;
• obsah a podmienky skúšky, ktoré mohli ovplyvniť výsledný obraz;
• výsledok pre každý dôležitý režim, vrátane pomenovania pozorovaného artefaktu, ak sa objavil;
• podmienky úspešného výsledku, ktoré treba pri prevádzke zachovať alebo pri zmene znovu overiť.

Zákazník nepotrebuje výpis položiek rozhrania procesora ani návod na ladenie zostavy. Potrebuje dôkaz naviazaný na svoje použitie a jasnú hranicu, kam až tento dôkaz siaha.

Kedy stačí základné a kedy širšie overenie

Rozsah overenia sa viaže na význam kamerového obrazu a počet reálnych režimov. Preto môže byť pri príležitostnom zábere LED plochy s jednou stabilnou zostavou rozsah užší. Pri pravidelnom videohovore, produkčnom zázname alebo prenose s viacerými kamerami, polohami či typmi obsahu musí overenie pokryť viac skutočných kombinácií.

Pre všetky projekty preto nemožno určiť jeden počet skúšok ani jeden prah. Integrátor má rozsah odvodiť zo zadania a zdokumentovať, čo overil. Ak sa neskôr zmení kamera, objektív, poloha, režim alebo obsah, pôvodný výsledok ostáva dôkazom iba pre podmienky, pri ktorých vznikol.

Pri priestore bez kamery tak nevzniká práca navyše a tam, kde je kamerový obraz dôležitou súčasťou prevádzky, sa overenie nezredukuje na katalógový parameter.

Časté otázky

Musí sa kamerové použitie riešiť ešte pred výberom LED steny? Áno, ak bude LED plocha súčasťou videohovoru, streamu, záznamu alebo iného kamerového obrazu. Integrátor potrebuje tento vstup pri návrhu LED plochy, riadenia a kamerovej zostavy. Pred objednaním sa overuje primeranosť navrhnutého LED riešenia a pri odovzdaní sa potvrdzuje hotová inštalácia.

Stačí pri LED stene pre kameru vysoká obnovovacia frekvencia? Nestačí. Obnovovacia frekvencia opisuje iba jednu časť celej zostavy, kým výsledok ovplyvňuje aj procesor, jas a spracovanie obrazu, kamera, objektív, poloha, zaostrenie a obsah. Katalógový údaj preto potrebuje doplniť overenie plánovanej zostavy a režimov.

Prečo LED stena vyzerá dobre naživo, ale v kamere bliká? Človek a kamera zaznamenávajú obraz odlišne. Kamera môže zachytiť vzťah medzi obnovovaním LED plochy a vlastným snímaním ako pásy alebo blikanie, hoci človek ich v miestnosti nevidí. Presnú príčinu a nastavenie rieši integrátor na konkrétnej zostave.

Je moiré to isté ako blikanie LED steny v kamere? Nie. Blikanie a pásy sú časové artefakty. Moiré vzniká vtedy, keď kamera zaznamenáva mriežku pixelov LED plochy cez vlastnú mriežku bodov na snímači a tieto mriežky vytvoria nový rušivý vzor. Pri moiré preto vstupuje do výsledku aj objektív, vzdialenosť a zaostrenie. Integrátor podľa prejavu určí, ktorú časť zostavy treba preveriť.

Kto má vykonať kamerové overenie LED riešenia? Technické nastavenie, diagnostika a vykonanie skúšky patria integrátorovi. Zákazník má dodať účel kamier, plánované pozície, dôležité režimy a reálny obsah. Výsledkom má byť záznam, ktorému rozumejú obe strany a ktorý uvádza hranice platnosti overenia.

Treba pri odovzdaní znovu skúšať riešenie, ktoré sa overilo pred objednaním? Áno. Predobjednávkové overenie chráni výber technológie, ale nemôže potvrdiť všetky podmienky hotovej inštalácie. Pri odovzdaní sa preto výsledok preveruje s reálnou LED plochou, kamerovou zostavou, polohami a obsahom.

Treba kamerovo overovať LED stenu, ktorú kamera nebude zaberať? Netreba. Ak kamera LED plochu v zamýšľanom použití nezachytáva, samostatná kamerová požiadavka nepridáva rozhodovaciu hodnotu. Obraz sa posudzuje pre ľudí v priestore a integrátor rieši kamerové overenie až tam, kde kamera plochu skutočne sníma.

Ďalší krok

Ak pripravujete LED plochu pre priestor s kamerami, pošlite účel kamier, plánovanú zostavu, pozície, obsah a režimy, ktoré má návrh zohľadniť.
