Čo musí byť pripravené pred montážou profesionálnej obrazovej LED steny

Rozdeľte podklady podľa toho, kto ich potvrdí

Zoznam pripravenosti funguje vtedy, keď pri každom údaji stojí človek, ktorý ho vie potvrdiť. Pôdorys od správcu budovy, posúdenie nosnosti od odborne spôsobilej osoby a hmotnosť navrhovanej zostavy od dodávateľa LED riešenia pochádzajú z troch rôznych miest. Ak ich zlúčite do jedného stĺpca s názvom „zabezpečí dodávateľ“, otvorené miesto sa len presunie do dňa montáže.

Do zadania dajte tri skupiny: údaje od správcu budovy, posúdenia oprávnených profesií a parametre konkrétneho návrhu LED steny. Rozdelenie môže vyzerať takto:

• Správca budovy dodá údaje o priestore. Aktuálny pôdorys, fotografie miesta, typ podkladu, existujúce rozvody, prístupové trasy, režim vstupu a obmedzenia prevádzky.
• Oprávnený projektant alebo profesista posúdi stavbu. Potvrdí konštrukciu a kotvenie, elektrickú sústavu, odvod tepla a požiarne podmienky pre daný priestor a podľa miestnych požiadaviek.
• Návrh LED steny dodá technické údaje. Rozmery plochy, hmotnosť a miesta zaťaženia, požadované napájanie, vznikajúce teplo, spôsob servisného prístupu, rozhrania a podmienky dopravy či montáže.

Každý tak dostane otázku, na ktorú vie odpovedať a za ktorú môže niesť odbornú zodpovednosť. Všetky tri vrstvy pritom zostávajú súčasťou jedného projektu.

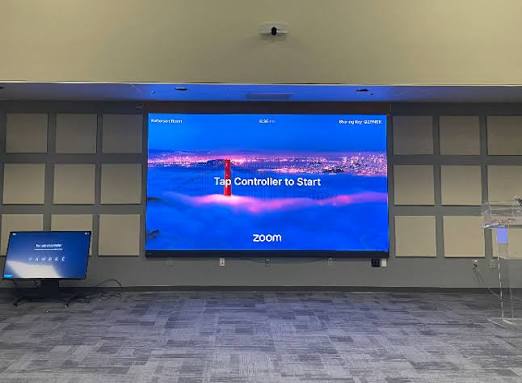

Správca budovy potvrdí skutočný stav a prístup

Správca pozná priestor, jeho prevádzku aj pravidlá vstupu. Potrebujete od neho pôdorys a fotografie miesta, polohu existujúcich elektrických a dátových bodov, dostupnosť rozvádzača a informáciu, kadiaľ sa dá viesť kabeláž. Povie aj to, ktoré priestory sa dajú počas montáže používať, kedy sa dá obmedziť prevádzka a aký režim platí pre vstup technikov a materiálu.

Dokumentácia zachytáva evidovaný stav, preto ju doplňte obhliadkou alebo čerstvými fotografiami. V priestore môže byť nábytok, podhľad, presklenie alebo technika, ktorú výkres neukazuje. Správca preto povie aj to, čo sa v budove odvtedy zmenilo.

Správca dodáva vstupy. Zvyčajne však nepotvrdzuje, či konštrukcia unesie navrhované zaťaženie a či elektrická sústava pokryje požiadavku riešenia. Tieto závery patria ľuďom s príslušnou odbornou spôsobilosťou. Správca tak nemusí potvrdzovať technický záver, ktorý mu neprislúcha, a projektant nemusí zháňať prevádzkové informácie, ktoré pozná budova.

Projektant alebo profesista posúdi stavbu a elektrinu

Profesista potrebuje od návrhu LED steny konkrétne zaťaženia. Statické posúdenie pracuje s typom a stavom podkladu, spôsobom kotvenia, nosnou konštrukciou, celkovou hmotnosťou a miestami, kde sa zaťaženie prenáša do stavby. Výsledok platí pre konkrétnu stenu alebo konštrukciu a v inej budove sa použiť nedá.

Elektroprofesia porovná požadované napájanie s existujúcou sústavou. Posúdi kapacitu, rozdelenie obvodov, istenie, ochrany, uzemnenie, trasu prívodu a spôsob bezpečného vypnutia podľa parametrov navrhovanej zostavy. Príkon celej zostavy preto musí prísť od konkrétneho LED riešenia skôr, než sa elektrická pripravenosť uzavrie.

Na tepelné posúdenie treba údaj o vznikajúcom teple. Na požiarne káblové trasy a použité konštrukcie. Tento článok hovorí, aké podklady odborník potrebuje, aby mohol spracovať statický, elektrický, tepelný a požiarny návrh.

Konkrétny návrh LED určí zaťaženie priestoru

Projektanti a profesisti nedokončia svoje posúdenia, kým nepoznajú fyzické a elektrické požiadavky navrhovanej plochy. Návrh LED steny preto dodá rozmery, skladbu, celkovú hmotnosť, rozloženie zaťaženia, spôsob kotvenia, požadované napájanie a údaj o vznikajúcom teple. Patrí sem aj priestor, ktorý zostava potrebuje na montáž a servis.

Servisný prístup môže viesť spredu alebo zozadu. Pri prednom servise musí zostať prístup k dielom z miestnosti, pri zadnom spoza konštrukcie. Smer prístupu aj potrebný priestor preto uzavrite spolu s návrhom. V zadaní stačí požadovať, aby návrh pomenoval spôsob prístupu a uviedol, koľko miesta preň konkrétna zostava potrebuje.

To isté platí pre elektrinu a teplo. Projektant potrebuje hodnoty pre navrhovanú skladbu a podmienky, za ktorých platia. Katalógový údaj k jednému komponentu nezastúpi súčet celej plochy, jej riadenia, napájania a spôsobu zabudovania.

Ak sa návrh vymení a zmení sa tým hmotnosť, príkon, kotvenie alebo servisný prístup, príslušné posúdenie sa musí vrátiť k novým údajom. Pripravenosť sa preto uzatvára označenou verziou návrhu, z ktorej profesisti vychádzali. Názov technológie na to nestačí.

Trasy káblov a signálu musia mať vlastníka

Pred montážou zakreslite do pôdorysu trasu napájania a trasu signálu, ich vstupné body do zostavy a miesto, kde sa pripoja k zvyšku AV systému. Do toho istého výkresu patria prestupy, prístupné servisné body a zodpovednosť za každý úsek. Inak sa môže stať, že stena má pripravené napájanie a chýba jej cesta pre obrazový signál.

Pri signále pomenujte zdroje obrazu, umiestnenie techniky na riadenie obrazu a bod, v ktorom LED riešenie preberá obrazový signál. Ak obraz pôjde cez podnikovú dátovú sieť, do prípravy vstupuje aj IT tím. Prenosu obrazu a zvuku po sieti sa venuje samostatný článok o AV over IP distribúcii obrazu a zvuku. Tu stačí uzavrieť trasu, body odovzdania signálu a vlastníka tej časti systému, ktorá na LED riešenie nadväzuje.

Káblová trasa je zároveň stavebný vstup. Profesisti musia vedieť, kadiaľ vedie, ktoré konštrukcie pretína a či po montáži zostane prístupná. Signálová a stavebná časť sa preto stretnú na jednom koordinačnom výkrese, hoci každú z nich navrhuje niekto iný.

Logistika rozhoduje, či sa riešenie dostane na miesto

Pri logistike rozhodujú rozmery a hmotnosť častí, v ktorých plocha príde na stavbu, a miesto, kde sa bude skladať. Dodávateľ LED riešenia uvedie rozmery a hmotnosť prepravných celkov, spôsob manipulácie a plochu potrebnú na zostavenie. Správca budovy podľa toho overí trasu od vykládky cez vstup, chodby, výťah alebo schodisko až po miesto montáže.

Do logistického listu patrí aj režim vykládky, miesto dočasného uloženia, ochrana hotových povrchov, dostupnosť montážnej zóny a pravidlá pohybu v budove. Ak sa priestor cez deň používa, správca určí časové okná a podmienky, v ktorých môže montáž prebehnúť. Čas montáže určí až konkrétna skladba, prístup a stav pripravenosti.

Pri malej samostatne stojacej alebo mobilnej ploche býva zoznam kratší a kotvenie do steny sa nerieši. Stále však treba overiť podlahu, dopravu, napájanie, signál a bezpečný prístup. Rozsah zoznamu určuje spôsob inštalácie. Obchodné označenie riešenia o ňom nehovorí nič.

Uzavrite zodpovednosti pred objednaním

Pripravenosť sa dá viesť v jednom pracovnom zozname. Pri každom riadku uveďte požadovaný údaj, jeho vlastníka, doklad, z ktorého sa potvrdí, závislosť od iného rozhodnutia a termín uzavretia. Položka „elektrina pripravená“ je príliš široká. Riadok má povedať, kto dodá príkon zostavy, kto posúdi existujúcu sústavu a kto vykoná schválenú úpravu.

Rovnako rozdeľte konštrukciu, teplo, káblové trasy, servisný prístup a logistiku. Dodávateľ LED riešenia dá parametre návrhu, oprávnené profesie ich posúdia voči budove a správca zabezpečí podklady a prístup, ktoré má u seba. Ak niektorý krok zabezpečuje iná zmluvná strana, zapíšte ju názvom roly a s presným výstupom.

Pri jednej miestnosti sa celý zoznam zmestí na jednu stranu. Ide o to, aby pri objednávke nezostal technický vstup bez vlastníka a aby sa zmena návrhu vrátila k profesii, ktorej posúdenie ovplyvní.

Samotný výber LED steny rozoberá článok podľa čoho vybrať profesionálnu obrazovú LED stenu. Tento kontrolný zoznam začína vo chvíli, keď je profesionálna obrazová LED stena medzi zvažovanými možnosťami a priestor treba pripraviť na konkrétny návrh.

Časté otázky

Kto má potvrdiť nosnosť steny pre LED obrazovku? Nosnosť a spôsob prenesenia zaťaženia potvrdí oprávnený projektant alebo profesista pre konkrétnu stavbu. Potrebuje na to hmotnosť, rozmery, miesta zaťaženia a spôsob kotvenia z konkrétneho návrhu LED steny. Správca budovy dodá dokumentáciu a informácie o podklade, odborné posúdenie tým však nenahrádza. Univerzálna nosnosť platná pre všetky LED steny neexistuje.

Dá sa elektrina pripraviť ešte pred výberom LED steny? Elektroprofesia môže zmapovať existujúcu sústavu, rozvádzač a možné trasy prívodu. Konečné posúdenie však potrebuje požadované napájanie konkrétnej zostavy. Až potom sa určia obvody, istenie, ochrany, uzemnenie a spôsob vypnutia pre daný priestor. Predbežná príprava je teda vstup, hotový elektrický návrh z nej ešte nie je.

Koľko miesta treba nechať za LED stenou na servis? Závisí to od spôsobu servisného prístupu a od konštrukcie konkrétnej zostavy. Predný a zadný servis kladú na priestor iné nároky. Dodávateľ má preto v technických podkladoch uviesť smer prístupu a potrebný servisný priestor. Univerzálny odstup by bol pri jednej skladbe zbytočný a pri inej nepoužiteľný.

Kto zodpovedá za stavebnú pripravenosť LED steny? Zodpovednosť sa delí podľa výstupu. Dodávateľ LED riešenia poskytne parametre návrhu, oprávnené profesie posúdia konštrukciu, elektrinu, teplo a požiarne podmienky a správca budovy dodá skutočný stav, dokumentáciu a prístup. Jedna veta „zabezpečí dodávateľ“ toto rozdelenie nenahrádza. Názvy rolí a ich výstupy preto patria do zadania aj do harmonogramu.

Čo má obsahovať pôdorys pre prípravu LED steny? Polohu obrazovej plochy, rozmery priestoru, prístupové trasy, elektrické a dátové body, rozvádzač, miesto riadiacej techniky a navrhované káblové trasy. Doplňte ho fotografiami a označte prekážky, ktoré výkres nezachytáva. Projektant z neho potrebuje vyčítať väzbu na stavbu a dodávateľ LED riešenia miesto na montáž a servis. Správca budovy potvrdí, či podklad zodpovedá súčasnému stavu.

Treba rovnakú prípravu aj pri LED stene na stojane? Pri samostatne stojacej alebo mobilnej ploche kotvenie do steny odpadá. Stále však treba posúdiť podlahu, dopravu, manipuláciu, napájanie, signál a servisný prístup podľa konkrétneho návrhu. Zoznam sa teda skráti podľa spôsobu montáže. Odborné posúdenie zostáva pri každej položke, ktorá zasahuje do stavby alebo do technických rozvodov.

Patrí návrh distribúcie obrazu do stavebnej pripravenosti? Stavebná pripravenosť potrebuje poznať trasu, prestupy, koncové body a rozhrania, aby pre ne vzniklo miesto. Spôsob, akým sa obraz dostáva od zdrojov na plochu, patrí do návrhu AV systému a pri sieťovej distribúcii aj do koordinácie s IT. Tieto vrstvy sa stretnú na koordinačnom výkrese, každá však má vlastného návrhového vlastníka. Signálovú architektúru rozvíja samostatný článok o AV over IP.

Ďalší krok

Pošlite pôdorys, fotografie miesta, známe trasy napájania a signálu a zoznam otvorených rozhodnutí. Z podkladov sa dajú oddeliť údaje budovy od posúdení profesií a od parametrov, ktoré dodá až konkrétny návrh LED steny.
