Korporátna aula a hybridné konferencie: čo robí systém funkčným pre obe strany prenosu

Aula alebo kongresová sála sa dnes zriedka stavia ako čisto fyzický priestor. Vždy je to aj prenosový bod. To, čo sa v nej hovorí, sa často vysiela aj pripojeným účastníkom, ukladá sa ako záznam alebo sa prepisuje pre dokumentáciu. Zvuk v aule preto nie je primárne len pre publikum v sále. Je aj pre publikum, ktoré sálu nevidí.

Tým sa mení, čo znamená „dobrý zvuk v aule“. V čisto fyzickom režime stačilo, aby zadný rad počul rečníka. V hybridnom režime musí počuť aj účastník na druhej strane Teams alebo Zoom hovoru a jeho hlas musí počuť celá sála rovnako kvalitne, ako keby bol fyzicky prítomný. Tieto dve požiadavky sa nedosahujú nezávisle.

Z toho vyplýva, že návrh systému pre korporátnu aulu prestal byť výberom techniky. Stal sa návrhom komunikačnej architektúry, kde audio je len jedna z viacerých vrstiev.

Prečo zrozumiteľnosť reči nahradila kvalitu zvuku ako primárne kritérium

V projektoch korporátnych aulí a hotelových kongresových sál z 90. rokov sa systém navrhoval výlučne pre fyzicky prítomné publikum. Dnes sa pomer obsahu nezmenil tak, ako sa zmenil prenosový režim. Nové je, že sa musí preniesť obojsmerne. Aj do sály aj zo sály k pripojenému účastníkovi. Tým sa kritérium posúva.

Primárnym kritériom sa stala zrozumiteľnosť reči. Tá sa meria indexom STI (Speech Transmission Index), ktorý vyjadruje, ako dobre sa reč prenáša cez priestor a systém k poslucháčovi.

Hodnoty 0,60-0,75 sú považované za dobré, 0,75 a vyššie za vynikajúce, pod 0,45 začína byť reč ťažko zrozumiteľná aj pre rodených hovoriacich. Pre cudzincov a hybridných účastníkov sa hranica posúva ešte ďalej, pretože počúvanie vzdialeného hlasu cez Teams alebo Zoom má vlastnú degradáciu, čo musíme pripočítať k akustike priestoru.

To má praktický dôsledok pre zadanie projektu. Špecifikácia „kvalitné ozvučenie“ nie je dostatočná, pretože nepomenuje, čo má systém dosiahnuť. Cieľová hodnota STI pri rôznom obsadení sály je merateľný parameter, ktorý dodávateľ buď garantuje, alebo nie. Bez nej sa kvalita projektu posudzuje subjektívne až po dokončení.

Zvuk v aule preto nie je primárne len pre publikum v sále. Je aj pre publikum, ktoré sálu nevidí.

Hybridný režim ako primárny dizajnový rámec

Hybridné stretnutie nie je sála s pripojeným videohovorom. Sú to dve publiká s odlišnými akustickými podmienkami, ktoré musia rozumieť jeden druhému rovnako kvalitne.

• Publikum v sále počuje rečníka cez ozvučenie miestnosti.
• Pripojený účastník ho počuje cez sieťový prenos a vlastné slúchadlá alebo reproduktory.

Reč zo strany pripojeného účastníka prichádza opačnou cestou.

• Z mikrofónu, cez sieťový kanál, do reprodukčného systému sály. Aby to celé fungovalo, štyri vrstvy systému musia byť navrhnuté ako jeden celok, nie ako štyri samostatné dodávky.

Reč zo sály do diaľky

Mikrofóny musia pokryť celú sálu. V prednáškovom režime stačí mikrofón rečníka a niekoľko bezdrôtových pre Q&A. Pri panelovej diskusii je potrebné pokryť každého účastníka panelu samostatne. Často je to kombinácia hraničných alebo klopových mikrofónov. Pri otvorenej diskusii s publikom sa pridáva pokrytie hľadiska buď stropnými beamforming mikrofónmi, alebo bezdrôtovými mikrofónmi podávaných v publiku z ruky do ruky.

Reč z diaľky do sály

Hlas pripojeného účastníka musí prejsť cez ozvučenie sály bez ozveny, bez spätnej väzby a bez oneskorenia, ktoré spôsobí, že vzdialený rečník dohovorí skôr, než ho sála bude počuť. Tu sa rieši:

• AEC (Acoustic Echo Cancellation – potlačenie akustickej ozveny)
• Gain staging (správne nastavenie zosilnenia v každom bode signálovej cesty).

Bez funkčného AEC vzdialený účastník počuje sám seba so sekundovým oneskorením, čo robí konverzáciu nepoužiteľnou. Bez správneho gain stagingu je buď v sále hluk alebo zo sály nič nepočuť.

Obraz a kontextová prítomnosť

Vzdialený účastník nie je len hlas. Musí byť aj vidieť na displeji v sále v dostatočnej veľkosti. Naopak, kamera v sále musí sledovať aktuálneho hovoriaceho a vysielať obraz, ktorý dáva pripojenému účastníkovi rovnocennú prítomnosť.

Bez toho sa hybridný režim degraduje na asymetrický prenos, kde je sála aktérom a vzdialený účastník divákom.

Riadenie ako jeden bod

Štyri vrstvy musia byť ovládané z jedného miesta. Operátor pri pulte alebo automatický systém prepína medzi režimami z prednášky, panelovej diskusie a prezentácie externého rečníka. Ak má každý prvok systému vlastné ovládanie a vlastné nastavenie, prepnutie režimu trvá päť minút a znamená päť chýb. Ak je systém integrovaný cez riadiaci protokol (Crestron, Q-SYS, Extron), prepnutie je jedno tlačidlo a každá vrstva sa prispôsobí súčasne.

Bez integrácie týchto štyroch vrstiev je hybridné stretnutie cvičenie v tolerancii a publikum v sále to vníma ako „technické problémy“. V skutočnosti to nie sú technické problémy, ale chýbajúca architektúra.

Čo robí v aule line array a kedy je to už over-engineering

Pre stredne veľkú a veľkú aulu (200 až 1000 miest) je line array zvyčajne najlepším riešením pre rovnomerné pokrytie zvukového poľa a dosiahnutie vysokej STI hodnoty po celej dĺžke priestoru. Sústava vertikálne radených reproduktorov vytvára koherentnú vlnu, ktorá si zachováva zrozumiteľnosť aj v zadných radoch a zároveň neprehlcuje predné. Pri správnom nasmerovaní si publikum v aule prvého a posledného radu vypočuje rečníka v podobnej hladine.

Pri menších priestoroch sa logika obracia

Line array v štandardnej zasadačke alebo malej konferenčnej miestnosti (do 80 miest) je over-engineering.Zostava menších reproduktorov pokrýva priestor s rovnakou rovnomernosťou a nižšími nákladmi. Zároveň je to jednoduchšie na inštaláciu a lepšie sa integruje do interiéru.

Hraničné pásmo je 100 až 200 miest. Tu závisí od geometrie priestoru, výšky stropu a typu produkcie. Sála s vysokým stropom a hlbšou dispozíciou pravdepodobne profituje z line array aj pri nižšom obsadení. Ale sála so štandardnou výškou a kompaktnou dispozíciou nie.

Toto rozhodnutie sa nedá urobiť bez simulácie pokrytia v nástroji výrobcu reproduktorov (MAPP 3D pri Meyer Sound, NS-1 pri Yamaha). Odhad podľa pôdorysu vedie pri tejto veľkosti k zlým výsledkom v dvoch tretinách prípadov.

Rozhodujúce kritérium nie je značka ani počet reproduktorov. Je ním rovnomernosť pokrytia a cieľová STI hodnota pri rôznom obsadení.

Mikrofóny a beamforming: kde sa robí najviac chýb

V hybridnej aule sú častejšou príčinou nefunkčného stretnutia skôr mikrofóny než reproduktory. Reproduktory sa pri prvej skúške ukážu okamžite. Ale mikrofóny zlyhávajú až pri používaní, napríklad keď sa v Q&A sekcii stratí polovica otázok, alebo keď sa pri panelovej diskusii stáva vzdialený účastník len divákom. Nedostatky mikrofónov jednoducho pri odovzdaní projektu nie je vidieť.

Mikrofónová architektúra v korporátnej aule alebo kongresovej sále má štyri typické varianty.

Stropné beamforming mikrofóny

Sú to plošné mikrofóny inštalované v stropnej konštrukcii, ktoré automaticky sledujú aktívneho hovoriaceho v miestnosti. Vhodné sú pre konferenčné miestnosti a menšie auly s flexibilnou dispozíciou.

Beamforming smerovo zaostruje na zvukový zdroj a potláča okolitý hluk, čo zlepšuje zisk pred spätnou väzbou aj zrozumiteľnosť pre vzdialeného účastníka. Bez správneho riadenia a kalibrácie pre konkrétny priestor sú beamforming mikrofóny nefunkčné. Nestačí ich len namontovať do stropu.

Mikrofóny na stoloch

Vhodné pre zasadačky s pevnou dispozíciou a panelové stoly. Každý účastník má vlastný mikrofón v dosahu, čo dáva najvyššiu kvalitu reči pri hybridnom prenose. Nevýhodou je viditeľnosť na stole a počet káblov pri väčších paneloch.

Bezdrôtové ručné a klopové mikrofóny

Pre prednášajúceho, panelistov mimo stola, otázky z publika je to štandardná súčasť každej auly. Ale pri väčších priestoroch je potrebné riadenie frekvencií a v prostredí s viacerými bezdrôtovými systémami (mikrofóny, in-ear monitory, simultánne tlmočenie) sa frekvenčný plán stáva samostatným technickým problémom.

Hybridné setupy

Kombinácia stropných a bezdrôtových mikrofónov pokrýva všetky režimy. Pri profesionálne navrhnutej aule je to štandard, nie nadštandard.

Rozhodujúce kritérium je teda pokrytie všetkých režimov, ktoré sála reálne hosťuje, a možnosť prepínania medzi nimi.

Akustika sály ako základ, nie kozmetika

Reproduktorová a mikrofónová architektúra sa navrhuje s predpokladom, že priestor sám má akusticky vyhovujúce vlastnosti. Ak ich nemá, žiadny reproduktorový systém ani beamforming mikrofón to nezachráni. Reč v aule s nadmerným dozvukom je nezrozumiteľná aj pri STI 0,75 vo výpočte. Výsledná zrozumiteľnosť po inštalácii klesne, lebo simulácia ozvučenia nepočíta s reálnym akustickým správaním sály.

Cieľový dozvuk pre kongresovú sálu alebo aulu sa pohybuje 0,8 až 1,2 sekundy podľa veľkosti, obsadenia a obsahu.

• Sála nad 1,5 sekundy začína byť pre hovorené slovo nepoužiteľná bez akustickej úpravy.
• Sála pod 0,6 sekundy je akusticky „mŕtva“ a stráca prirodzenosť pre rečníka aj publikum.

Plnú akustickú štúdiu s meraním doby dozvuku, zrozumiteľnosti reči a simuláciou v EASE realizuje pri tomto type projektu externý akustický partner. MediaTech ju integruje s návrhom ozvučenia, mikrofónov a riadenia.

Pri korporátnej aule a kongresovej sále tento krok nie je voliteľný. Je to základ, na ktorom sa stavia všetko ostatné.

Čo zvyčajne chýba v zadaní pre aulu alebo kongresovú sálu

V slovenských a českých zadaniach AV projektov sa typicky špecifikuje rozpočet, harmonogram a všeobecná požiadavka „kvalitné ozvučenie“.

Zriedka chýbajú tieto tri body, ktorých prítomnosť rozhoduje, či sa systém po inštalácii správa podľa očakávania:

1. Cieľová STI hodnota pri rôznom obsadení sály

Sála pri 30 % obsadení a sála pri 90 % obsadení má rôznu akustiku. Ľudské telá fungujú ako absorbér, mení sa dozvuk aj pomer reč/hluk.

Zadanie, ktoré špecifikuje „STI ≥ 0,70 pri 80 % obsadení a ≥ 0,65 pri 30 % obsadení“, dáva dodávateľovi merateľný cieľ. Bez tohto parametra sa v ponuke získa to, čo je v katalógu, nie to, čo sála reálne potrebuje.

2. Špecifikácia hybridného režimu

Ktorý videokonferenčný systém má sála podporovať. Microsoft Teams Rooms, Zoom Rooms, vlastné riešenie cez Crestron alebo Q-SYS, alebo hybridný režim podľa potreby.

Aký je typický scenár:

1. Jeden rečník s niekoľkými vzdialenými účastníkmi,
2. panelová diskusia so vzdialenými hosťami,
3. alebo workshop s aktívnou výmenou medzi sálou a pripojenými účastníkmi.

„Aký počet vzdialených účastníkov má systém uniesť pri zachovaní kvality reči” je kritérium bez ktorého sa hybridná akcia ukáže ako podcenená.

3. Dohoda o úrovni služieb po dodaní

Kto opravuje pri poruche, za koľko hodín, kto má prístup k riadiacemu systému, kto trénuje obsluhu, ako často sa robí preventívna kontrola.

AV systém v aule alebo kongresovej sále má životnosť 8 až 12 rokov. Bez SLA sa servis a podpora rieši ad hoc, čo pri zložitom hybridnom systéme znamená, že sála prestáva fungovať skôr, než doslúžia zariadenia.

Ako rozpoznať dodávateľa, ktorý rozumie hybridným aulám

Pri výbere dodávateľa korporátnej auly alebo kongresovej sály funguje niekoľko otázok ako diagnostický test:

1. Aký nástroj používate na simuláciu pokrytia a STI?

Bez simulácie pokrytia je to len odhad podľa pôdorysu. Pri menších priestoroch to môže stačiť, ale pri sálach od 100 miest vyššie už nie. Štandardné nástroje pre simuláciu pokrytia sú MAPP 3D, NS-1 alebo EASE. Ak dodávateľ nepoužíva ani jeden z nich, výber reproduktorov sa robí podľa katalógu, nie podľa priestoru.

2. Ako navrhujete integráciu s naším videokonferenčným systémom?

Otázka, ktorá rýchlo odhalí, či má dodávateľ skúsenosti s hybridom. Konkrétna odpoveď znie „Microsoft Teams Rooms cez Crestron Flex panel s integráciou stropných beamforming mikrofónov a AEC procesora“ alebo podobne špecifická. Vágna odpoveď „Dáme tam Teams“ znamená, že dodávateľ nemá v portfóliu profesionálne hybridné inštalácie.

3. Aký je váš proces pre AEC a gain staging pri hybridných stretnutiach?

Technická otázka, ale kľúčová. AEC a gain staging sú dve najčastejšie príčiny zlyhania hybridnej akcie.Vzdialený účastník počuje sám seba, alebo zo sály nič nepočuť. Dodávateľ, ktorý odpovedá „nastavíme pri inštalácii“, podceňuje proces. Dobrý návrh počíta s kalibráciou pre konkrétny priestor, testovacími scenármi pred odovzdaním a ladením v prvých týždňoch prevádzky.

4. Akú podporu poskytujete po dodaní?

Školenie pre obsluhu, SLA pre opravy, vzdialený prístup pre diagnostiku, preventívne kontroly. AV systém v aule s životnosťou 8 až 12 rokov potrebuje servis počas celej doby životnosti, nie len v záruke.

Tri projekty, ktoré ilustrujú princípy v praxi

Princípy hybridného režimu, mikrofónovej architektúry a integrovaného riadenia sa najlepšie ukážu v projektoch, kde sa všetky štyri vrstvy systému stretnú v reálnej prevádzke.

Aula Slovenskej zdravotníckej univerzity v Banskej Bystrici

Polyfunkčný komplex Slovenskej zdravotníckej univerzity v Banskej Bystrici je príkladom auly, ktorá od začiatku počítala s prenosovým režimom ako primárnou funkciou. Aula slúži na klasické akademické podujatia – prednášky, promócie, slávnostné akademické akty a zároveň na technologicky náročné formáty, vrátane priamych prenosov chirurgických operácií z kliník po Slovensku a v Európe. Telemost je bežný režim, nie výnimka.

Z hľadiska návrhu to znamenalo, že systém musel zvládnuť obojsmerný prenos s vysokou zrozumiteľnosťou reči, integráciu s tlmočníckymi kabínami, simultánne tlmočenie a riadenie, ktoré obsluha zvládne bez tréningu pri každom novom podujatí.

Po dokončení projektu kvestor univerzity konštatoval, že aula spĺňa parametre špičkovej akustiky a kvalitných informačných technológií. Tento typ feedbacku má váhu, pretože pochádza z prostredia, kde sa systém reálne používa intenzívne a v rôznych režimoch.

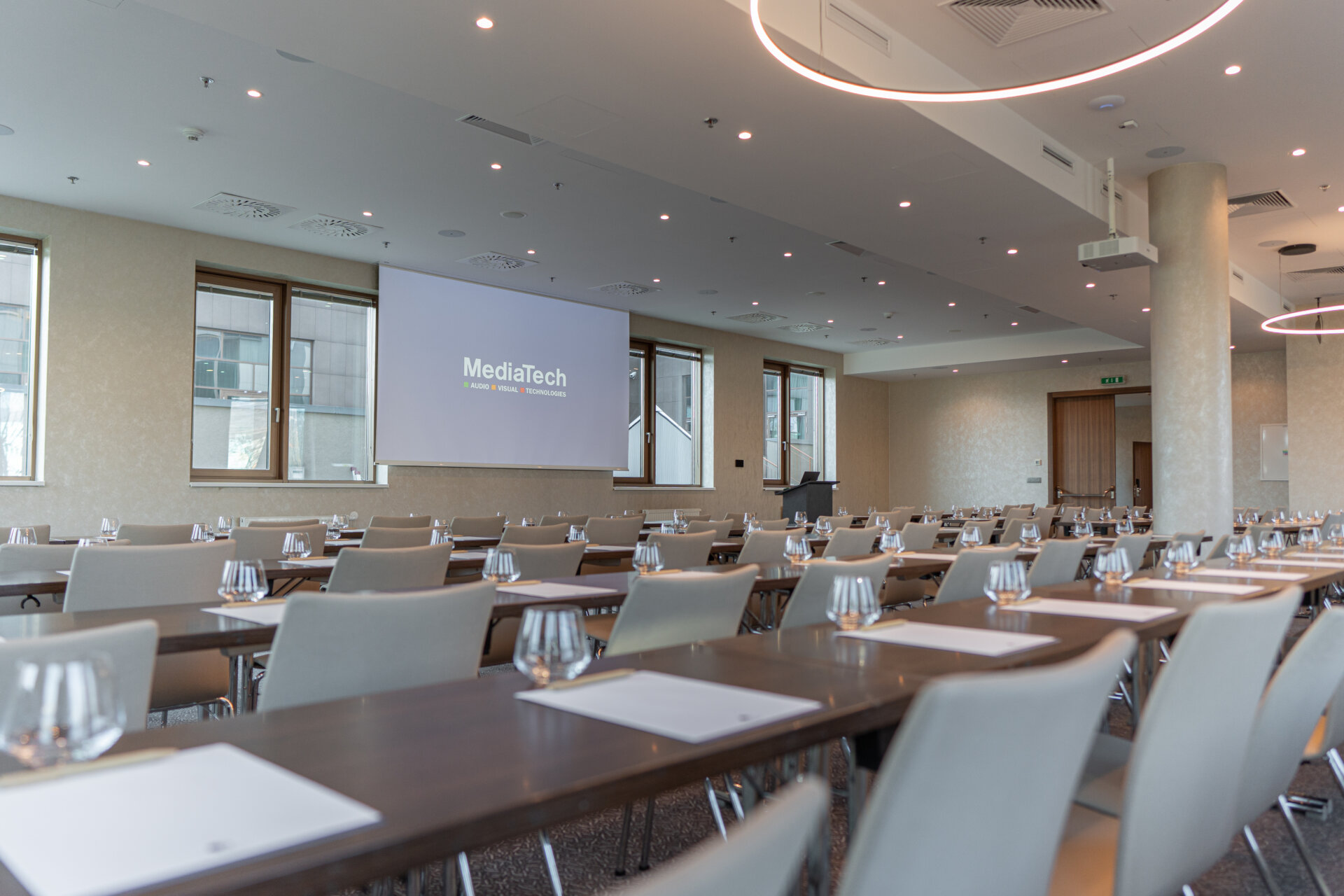

Konferenčné priestory hotela Hilton DoubleTree Bratislava

Konferenčné miestnosti v hoteli Hilton DoubleTree boli modernizované pre korporátnych a kongresových klientov, kde každé podujatie môže mať odlišný technický profil – od interných firemných stretnutí cez tlačové konferencie až po hybridné panelové diskusie.

Návrh integroval bezdrôtové mikrofónové systémy Shure, dotykové ovládanie cez Crestron, bezdrôtovú prezentáciu a špecializované audio výstupy AudioPressBox pre tlačové podujatia. Riadenie cez jeden dotykový panel umožňuje hotelovému personálu prepínať režimy bez technickej asistencie, čo je v hotelovom prostredí kritická požiadavka.

Kongresové centrum Hotel Sitno

Hotel Sitno (Trinity Hotels & Resort) je príklad multifunkčného kongresového priestoru, kde sa v jednej sále počas týždňa odohráva konferencia, panelová diskusia, banket aj kultúrne podujatie.

Návrh musel zvládnuť všetky režimy bez prestavby. Kľúčovým prvkom bola včasná spolupráca s projektantom. Kabeláž a prípravné práce sa robili paralelne so stavbou, čím sa predišlo dodatočným zásahom do hotového interiéru. Integrácia AV technológií do dizajnu interiéru bola v tomto projekte rovnako dôležitá ako technické parametre, lebo hotelový priestor sa predáva aj atmosférou.

Spoločným menovateľom všetkých troch projektov je integrované riadenie, mikrofónová architektúra prispôsobená typickému scenáru a včasná spolupráca medzi AV návrhom, akustikou a interiérom.

Často kladené otázky

Aké STI hodnoty by mala dosahovať korporátna aula alebo kongresová sála?

Pre kongresovú sálu a korporátnu aulu sa cieľová hodnota STI pohybuje 0,70 a vyššie. Hodnoty 0,60-0,75 sú považované za dobré, ale 0,75 a vyššie za vynikajúce.

Pre hybridný režim so vzdialenými účastníkmi cez Teams alebo Zoom sa hranica posúva ešte vyššie, lebo sieťový prenos pridáva vlastnú degradáciu, ktorá sa pripočíta k akustike priestoru.

Aký dozvuk je vhodný pre kongresovú sálu?

Cieľový dozvuk pre kongresovú sálu alebo aulu sa pohybuje 0,8 až 1,2 sekundy podľa veľkosti, obsadenia a obsahu. Sála nad 1,5 sekundy začína byť pre hovorené slovo nepoužiteľná bez akustickej úpravy. Sála pod 0,6 sekundy je akusticky príliš tlmená a stráca prirodzenosť pre rečníka aj publikum.

Čo je AEC a prečo je dôležité pri hybridných stretnutiach?

AEC (Acoustic Echo Cancellation, potlačenie akustickej ozveny) je technológia, ktorá zabraňuje, aby vzdialený účastník počul vlastný hlas vrátený zo sály cez mikrofóny.

Bez funkčného AEC počuje účastník sám seba s oneskorením, čo robí konverzáciu nepríjemnou. AEC sa nastavuje pre konkrétny priestor a nie je možné ho len „nahodiť“ – vyžaduje kalibráciu a testovanie pred odovzdaním projektu.

Aký mikrofón je najlepší pre hybridné konferencie v aule?

Závisí od dispozície a typu podujatia.

Pre konferenčné miestnosti a menšie auly s flexibilnou dispozíciou fungujú najlepšie stropné beamforming mikrofóny, ktoré automaticky sledujú aktívneho hovoriaceho.

Pre zasadačky s pevnou dispozíciou sú vhodné aj hraničné mikrofóny na stoloch.

Pre prednášajúceho a otázky z publika sú nutné bezdrôtové ručné a klopové mikrofóny. Pri profesionálnom hybridnom setupe sa kombinujú všetky tri typy.

Kedy má zmysel použiť line array a kedy distribuovaný systém?

Line array je vhodné pre stredne veľkú a veľkú aulu (200 až 1000 miest), kde poskytuje rovnomerné pokrytie a vysokú STI hodnotu po celej dĺžke priestoru.

Pri menších priestoroch do 80 miest je line array zvyčajne over-engineering. Distribuovaná zostava menších reproduktorov pokrýva priestor s rovnakou rovnomernosťou a nižším nákladom.

Hraničné pásmo 100 až 200 miest závisí od geometrie priestoru a vyžaduje simuláciu pokrytia v nástroji výrobcu (MAPP 3D, NS-1).

Koľko stojí AV systém pre kongresovú sálu?

Náklad sa odvíja od veľkosti sály, technickej komplexnosti hybridného režimu a integrácie s ostatnými systémami v budove. Aula s plným hybridným setupom, line array ozvučením, beamforming mikrofónmi a integrovaným riadením sa pohybuje rádovo v desiatkach až stovkách tisíc eur. Riešenie zapracované do projektovej dokumentácie pred dokončením stavby je výrazne lacnejšie ako dodatočná inštalácia.
